研究背景
随着信息技术的飞速发展，全球数据流量呈指数级增长，5G/6G通信、物联网（IoT）、数据中心、工业互联网及车载以太网等新兴领域对高速、可靠、低功耗的网络连接提出了前所未有的需求。
网络变压器作为以太网物理层（PHY）与传输介质（如双绞线、光纤）之间的核心接口器件，其性能直接决定了信号传输的完整性、抗干扰能力及系统稳定性，已成为现代通信网络中不可或缺的关键组件。
多重角色
｜roles
数据中心与云计算：万兆及未来太比特级网络对变压器的带宽、延迟及功耗敏感度提出极致要求；
智能汽车与自动驾驶：车载以太网要求变压器在紧凑空间内实现高速信号传输与抗电磁脉冲能力；
工业物联网：工业环境中的振动、高温及电磁噪声需变压器具备高可靠性与宽温适应性。
01泸深投
客户情况
某通信科技公司专注于信息通信网络领域，现阶段需针对网络变压器进行相应测试。
02
测试要求
1、LK漏感测试：100kHz，100mV；脚位：6-7short35-34，9-10short32-31；MAX 0.5uH；
2、电容Cw/w测试：100kHz, 100mV，脚位：1-40 To 6-35；MAX：56pF，min:5pF;
3、DCR：脚位1-2，4-5，6-7，9-10；MAX：0.9Ω，min：0.2Ω；
4、T/R测试：1:1 +30kHz，0.1V，脚位：1-2：40-39。
03泸深投
解决方案
为满足客户的测试需求，同惠推荐：TH2840X自动变压器测试系统。
TH2840X系列自动变压器测试系统是同惠电子在多年变压器测试的经验上，采用了新一代技术成功的新一代自动变压器测试系统，创新性的采用了双CPU架构、Linux底层系统、10.1寸电容式触摸屏、中英文操作界面、内置使用说明及帮助等新一代技术，解决了以往测试系统设置繁琐、测试速度慢、显示不全、PIN脚位不足等缺陷。

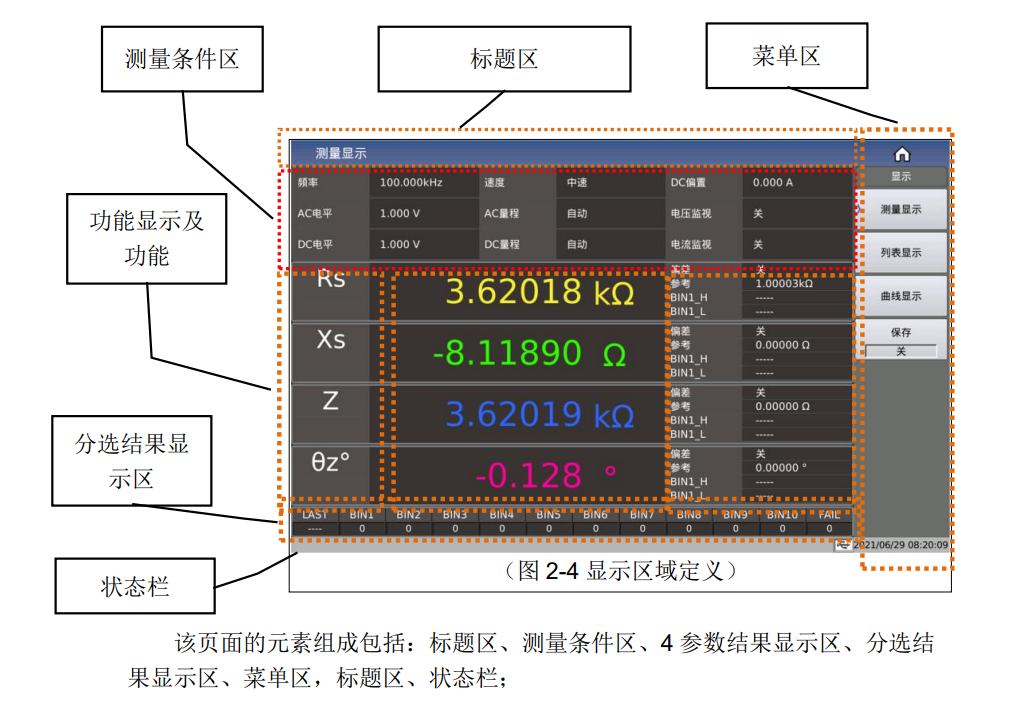

1、10.1寸全触控·参数一屏尽览
10.1寸触摸屏、1280*800分辨率，触摸式大屏幕带来更多的好处是，把所有变压器脚位关联、测试参数、脚位串并联、分选参数等参数放置在同一屏幕，直接用手或者键盘鼠标操作，不仅操作快速而且看起来绝不拥挤和杂乱。
2、超高速测试性能
单次测试时间低至0.56ms，采样率突破1800次/秒（＞10kHz行业基准），实现毫秒级精准数据采集。测试频率范围全面覆盖500kHz-2MHz，支持从低频工况到高频应用的全场景检测需求。

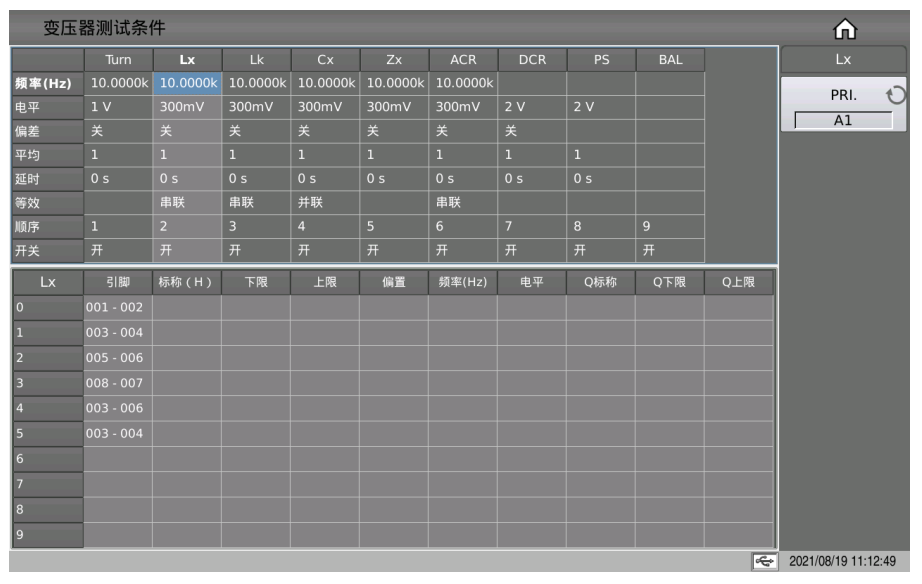

3、Lx全系参数一表速配
早期自动变压器测试系统设置测试参数需要进入不同的设置页面，如设置Lx的相关参数，需进入6-7个不同的子页面，相当的繁琐。
经过改进，现多个参数可以在一个页面切换,且Lx所有相关参数在一个表格内即可设置完毕，一目了然，极大提高了设置效率。

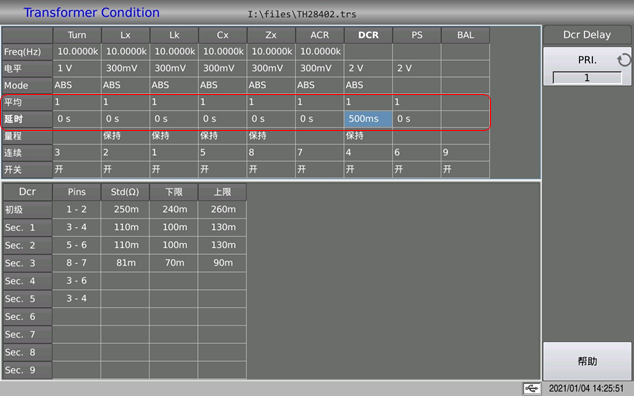

4、稳定性大大提升
在变压器扫描测试时，由于部分电感回路电感量较大，需要经过一定时间的稳定之后才能读到准确的数值，针对此情况，TH2840X系列对每个扫描参数增加了平均次数和延时设置来增加稳定性，同时不会影响到其他参数的测试速度。
04
经验与总结
网络变压器作为信息技术的基础元件，其性能优化依赖于高效、精准的测试手段。同惠TH2840X系列通过多参数同步测试技术，不仅提升了测试效率，更通过数据整合与自动化能力，为工程师提供了从设计验证到量产质控的全流程支持。
“携手同心泸深投，惠及未来”，从1994年开始，同惠电子始终坚持30年如一日，全心全意做产品，从品质入手，潜心研发电子测量仪器，听取大家的反馈，不断改进。做仪器，我们是认真的！
